În proiectele complexe, atunci când vine vorba de cadastru și cartografiere urbană, condițiile nu sunt niciodată ideale. Te poți lovi de: clădiri înalte care obturează semnalul, vegetație, utilaje în mișcare, interferențe, zone înguste între blocuri, acces limitat. Un receptor GNSS care funcționează bine pe un câmp deschis poate deveni aproape inutil între clădiri sau lângă un bulevard aglomerat. De aceea, diferențele tehnice dintre modele: sensibilitatea antenei, algoritmii de poziționare, integrarea cu stații permanente sau cu propriul tău RTK, încep să conteze în mod foarte concret.
În același timp, munca nu înseamnă doar precizie la nivel de milimetru. Contează cât de repede pornește receptorul, cât de clar este software-ul de colectare a datelor, cât de ușor exporți rezultatele către programele tale de proiectare, dar și cum se descurcă echipa cu echipamentul după o zi lungă pe teren. Greutatea, autonomia bateriei, ergonomia controller-ului și calitatea serviciului de suport tehnic influențează direct modul în care îți organizezi lucrările și cât de încrezător ești în rezultatele măsurătorilor.
Acest articol te ajută să filtrezi oferta de pe piață și să înțelegi ce contează cu adevărat când alegi un receptor GNSS pentru lucrări de cadastru și cartografiere urbană cu grad ridicat de complexitate.
Cuprins
- Modele de lucru RTK, stații permanente și corecții diferențiale
- Software de colectare a datelor și integrarea cu fluxul tău de proiectare
- Algoritmi inteligenți de poziționare și gestionarea semnalului degradat
1. Modele de lucru RTK, stații permanente și corecții diferențiale
RTK clasic: rover + bază locală
Modelul RTK clasic presupune o stație de bază pe care o montezi într-un punct cu coordonate cunoscute și un rover mobil care primește corecții prin radio sau printr-o legătură de date locală. Pentru anumite tipuri de proiecte, varianta asta îți oferă control maxim asupra măsurătorii.
- Avantaje:
- controlezi poziția bazei și poți verifica calitatea coordonatelor de referință;
- independent de o rețea externă de stații permanente (bun în zone fără acoperire bună sau fără abonament NTRIP);
- se pretează pentru șantiere izolate, lucrări temporare sau teste locale de precizie.
- Dezavantaje:
- timp de instalare (alegerea punctului, centrare, nivelare, verificare coordonate);
- raza de lucru limitată de sistemul radio (și afectată de clădiri, vegetație, relief);
- ai un echipament ocupat ca bază, deci mai puține unități disponibile pentru echipele mobile.
RTK prin rețele de stații permanente (NTRIP)
- Ce câștigi:
- nu pierzi timp cu instalarea unei baze proprii, intri direct în lucru;
- poți lucra cu mai multe echipe în paralel, fiecare cu roverul ei, toate alimentate de aceeași rețea de stații;
- nu depinzi de acoperirea radio locală, ci doar de semnalul de date (4G/5G sau hotspot);
- obții coordonate în sistemul de referință oficial (dacă rețeaua este configurată pentru asta).
- Ce trebuie să verifici:
- acoperirea rețelei de stații în zona în care lucrezi (densitatea stațiilor contează pentru stabilitatea soluției);
- tipurile de servicii oferite: single-station, VRS, MAX, iMAX sau alte modele de calcul al corecțiilor;
- calitatea conexiunii la internet și disponibilitatea serverului (downtime, latență, timp de reconectare);
- politica de suport tehnic a furnizorului, în special pentru proiecte critice cu termene strânse.
Corecții diferențiale (DGPS/RTK ușor) în cartografiere urbană
Pentru cartografiere urbană generală (hărți tematice, inventariere de rețele aeriene, mobilier urban, trasee pietonale sau piste de biciclete), uneori corecțiile diferențiale sunt suficiente. În aceste scenarii nu urmărești să fixezi limite cadastrale, ci să creezi o hartă coerentă, cu poziții repetabile și erori reduse, dar nu neapărat milimetrice.
- Corecții diferențiale prin SBAS sau rețele locale:
- oferă o îmbunătățire a preciziei față de poziționarea autonomă;
- sunt ușor de folosit, cu configurări minime în receptor;
- se pretează pentru colectarea rapidă a datelor în proiecte în care poziția relativă și consistența cântăresc mai mult decât precizia absolută la centimetru.
Cum alegi modelul potrivit pentru un proiect concret
Ca să decizi între RTK cu bază proprie, RTK prin stații permanente sau corecții diferențiale mai „relaxate”, merită să pui pe hârtie câteva întrebări înainte să pleci în teren:
- Ce precizie îți cere proiectul (documentație cadastrală, plan de situație pentru urbanism, hartă tematică)?
- Ai acces stabil la internet mobil pe zona de lucru?
- Câte echipe ies în teren în paralel și cât timp ai la dispoziție pentru configurare?
- Ai sau nu acces la o rețea de stații permanente de încredere?
- Lucrezi într-o zonă bine acoperită de infrastructură GNSS sau la marginea rețelei?
Dacă răspunsul indică precizie ridicată, termen strâns și acces bun la internet într-un oraș mare, RTK prin stații permanente este, de obicei, varianta cea mai fluidă. Dacă terenul este izolat sau proiectul cere verificări speciale, o bază locală îți dă un control mai fin. În schimb, dacă vrei să acoperi repede o zonă extinsă cu date tematice, corecțiile diferențiale pot fi suficient de bune și mult mai ușor de gestionat într-o zi aglomerată de lucru.
2. Software de colectare a datelor și integrarea cu fluxul tău de proiectare
Pentru lucrări cadastrale detaliate, ai nevoie de:
- suport pentru coduri de obiecte (clădiri, garduri, drumuri, utilități), nu doar puncte „simple”;
- posibilitatea de a defini atribute pentru fiecare punct sau linie (material, stare, număr de apartament, tip de rețea);
- validări în teren (de exemplu, să nu poți închide o măsurătoare fără a completa anumite câmpuri obligatorii);
- vizualizare clară pe hartă, cu simboluri diferite pentru diverse categorii de obiecte.
În cartografierea urbană, lucrurile devin și mai interesante. De multe ori ai sute sau mii de puncte într-o singură zi, în zone cu clădiri înalte, obstacole și trafic intens. Software-ul trebuie să îți permită:
- filtre rapide (de exemplu, să vezi doar punctele de iluminat public sau doar capacele de canal);
- editare direct în teren (mutare, redenumire, corectare a unui cod greșit fără să pierzi istoric);
- gestiunea mai multor layere tematice, astfel încât să poți separa cadastru, utilități, drumuri, mobilier urban;
- salvarea de șabloane de proiect, ca să nu configurezi totul de la zero la fiecare lucrare.
Integrarea cu softul tău de proiectare (CAD/BIM/GIS)
Oricât de bun ar fi receptorul sau aplicația de teren, adevăratul câștig apare când datele ajung în programul în care desenezi, modelezi sau predai livrabilele finale. Pentru un flux de lucru cursiv, urmărește câteva elemente de bază:
- Formate de export flexibile: DXF, DWG, SHP, CSV, dar și formate specializate pentru platformele pe care le folosești zi de zi.
- Structură clară a layerelor: ce definești în teren (nume de layer, culoare, tip de linie) să se păstreze în AutoCAD, Civil 3D, ArcGIS sau QGIS fără să refaci totul manual.
- Coduri de desen inteligente: când măsori punctele unui gard, nu vrei să desenezi gardul ulterior punct cu punct, ci să se genereze automat linia (sau polilinia) în softul de proiectare.
- Seturi de stiluri și simboluri: punctele de hidranți, stâlpi, cămine sau arbori să apară direct cu simbolul folosit în documentațiile tale standard.
Pentru o bună organizare și coordonare, ai nevoie ca atât receptorul, cât și software-ul să suporte configurări moderne de proiect și transfer de date simplu (prin cloud, aplicații dedicate sau fișiere bine structurate). Mai mult, dacă folosești echipamente actuale, precum receptoare GNSS portabile de pe Skygrid.ro, îți va fi mult mai ușor să lucrezi în același proiect, indiferent că ești în mijlocul unui bulevard aglomerat sau în fața calculatorului din birou.
3. Algoritmi inteligenți de poziționare și gestionarea semnalului degradat
Orice măsurătoare GNSS vine cu erori: atmosferă, multipath, interferențe locale. Algoritmii moderni nu se limitează la o simplă mediere, ci rulează modele complexe care separă semnalul util de „mizeria” din jur:
- Filtre de tip Kalman extins sau adaptiv: combină pozițiile succesive, viteza estimată și alte intrări (de exemplu, mișcarea tipică a operatorului) pentru a netezi traiectoria fără să o deformeze;
- Detectarea și excluderea observațiilor defecte: sateliții cu reziduuri prea mari sunt ignorați sau li se reduce greutatea în calcul;
- Modele de multipath: algoritmii identifică anumite tipare specifice reflexiilor de pe clădiri sau suprafețe metalice și reduc influența lor în soluția finală.
Fuziunea GNSS cu IMU și senzori inerțiali
Receptoarele moderne nu se mai bazează exclusiv pe semnalul din satelit. Integrarea cu o unitate inerțială (IMU: accelerometre, giroscoape) permite menținerea unei traiectorii stabile în momentele când semnalul GNSS scade sau dispare pentru câteva secunde.
Indicatori de calitate și decizii în teren
Algoritmii avansați te ajută și prin felul în care îți prezintă calitatea poziției pe ecran. Contează mult să vezi rapid dacă poți accepta sau nu un punct măsurat într-o zonă dificilă, prin:
- afișarea clară a tipului de soluție (fix, float, differential, autonom);
- indicatori stabili de precizie estimată pe orizontală și verticală, nu valori săltărețe;
- grafice simple pentru PDOP, numărul de sateliți și calitatea fiecărei constelații;
- avertizări la depășirea unor praguri pe care le-ai setat tu (de exemplu, nu accepta puncte cu precizie mai slabă de un anumit nivel).
În concluzie, alegerea unui receptor GNSS pentru șantiere complexe de cadastru și cartografiere urbană devine mult mai simplă când știi ce precizie îți trebuie, în ce condiții dificile vei lucra (clădiri înalte, vegetație, interferențe), ce flux de lucru vrei să ai în teren și ce buget poți aloca pe termen lung. Dacă îți clarifici cerințele, compari atent performanțele reale ale echipamentelor în condiții apropiate de proiectele tale, verifici compatibilitatea cu software-ul și soluțiile pe care le utilizezi deja și iei în calcul suportul tehnic și serviciile post-vânzare, vei putea alege un receptor care să-ți susțină munca zi de zi, cu cât mai puține compromisuri și cu rezultate stabile în proiectele urbane pe care le conduci.

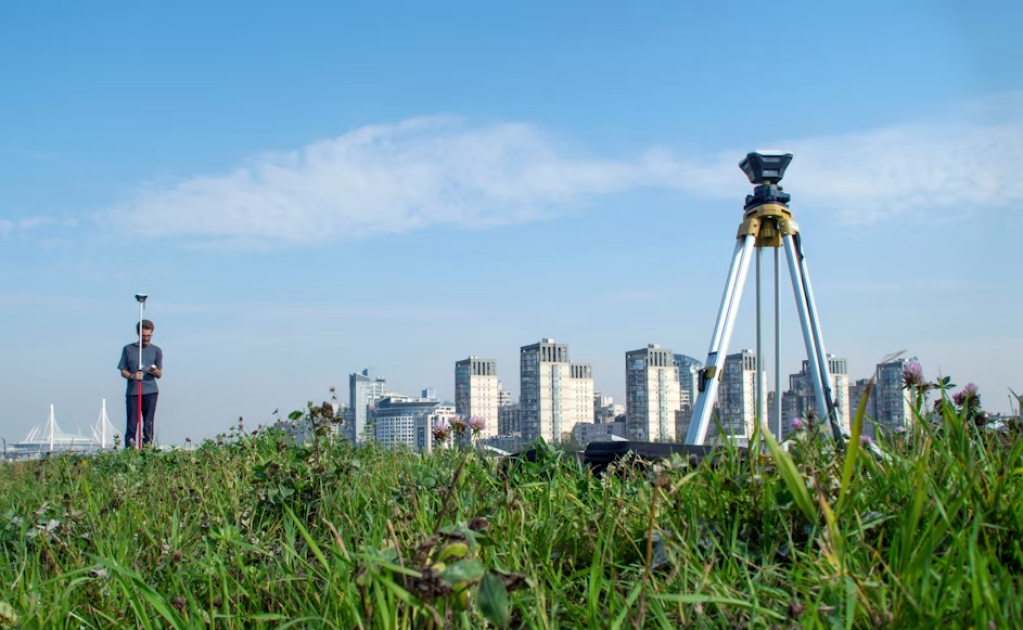

Sursa foto: Valerie V pe Unsplash.com
